遠程控制通訊——基于Arduino + Ethernet W5100控制LED燈并返回控制結果

1. 首頁
2. 幫助文檔
3. 快速開始

一、目標

Arduino通過Ethernet W5100連接貝殼物聯服務，實現遠程控制LED燈亮滅，并將結果反饋至控制界面。

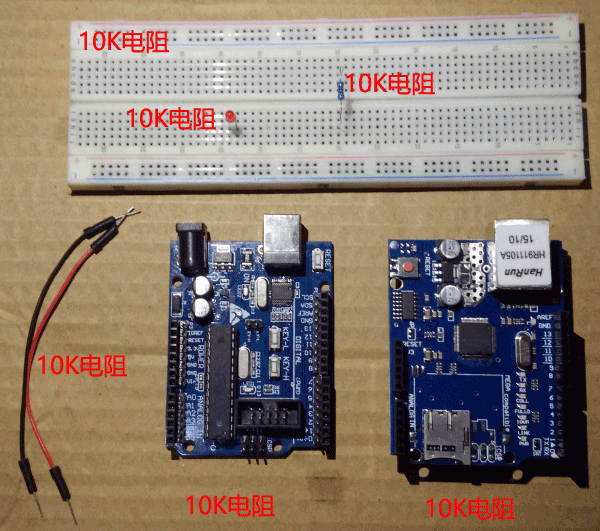

二、硬件

• Arduino uno R3 （其他Arduino板也可以） ×1


• Ethernet W5100網絡擴展板 ×1

• 面包板 ×1

• 電阻10K ×1

• LED燈 ×1

• 面包板連接線 ×2

三、接線

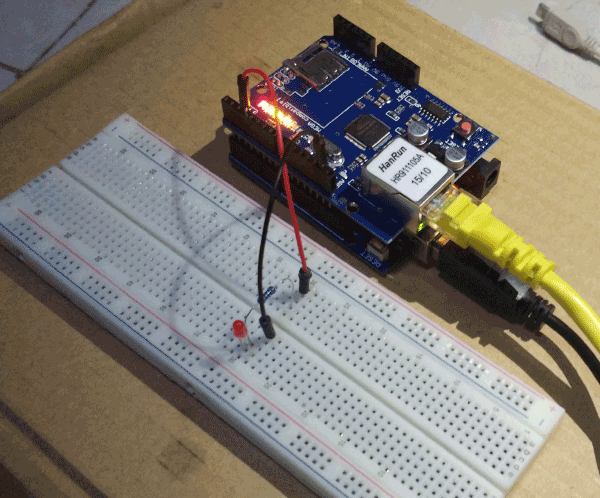

1、總覽

2、接線說明

Arduino UNO R3與Ethernet W5100上下按針腳對應插連。

W5100的網線插在路由器上。

LED燈接線對照表：

四、代碼下載及使用

本站所有公開代碼托管于GitHub，方便大家使用和共同參與完善，地址：https://github.com/bigiot?tab=repositories

進入以上鏈接，依次點擊 bigiotArduino -> Download ZIP下載。

下載代碼后解壓得到如下文件：

/
  examples/
  libraries/
  README.md
  ...

1、將libraries/aJson文件夾全部復制到Arduino IDE的庫文件夾內。

Windows系統通常位于： C:\Program Files (x86)\Arduino\libraries

Linux通常位于：/usr/share/arduino/libraries

2、用Arduino IDE打開

examples/W5100/kaiguan/kaiguan.ino

修改其中的DEVICEID、APIKEY兩個參數，將代碼上傳至Arduino開發板。

設備ID（DEVICEID）、設備密碼（APIKEY）在會員中心查看得到，如果你尚未注冊添加設備，請參考：

快速注冊并添加設備及接口

六、操作驗證

完成以上操作，即可是設備與貝殼物聯平臺連接，并進行控制。

登錄 -> 會員中心 -> 設備對話

即可看到在線設備。

發送命令：

在命令發送目標欄選擇設備名，在命令輸入框輸入

play

點擊發送，即可看到LED燈亮。

此時，命令回記錄欄會出現以下代碼：

看到以上命令顯示和LED燈亮說明你已大功告成。

嘗試輸入

stop

命令，查看命令記錄內容變化。

七、自我發現

1、試試設備遙控功能，在會員中心->設備遙控；

2、在公開設備中找到自己的設備進命令控制，和遙控；

3、完善你的設備信息和設備說明，讓更多人了解你的創意。

==========================================

如有疑問請到話題討論區進行討論。
