首先上圖

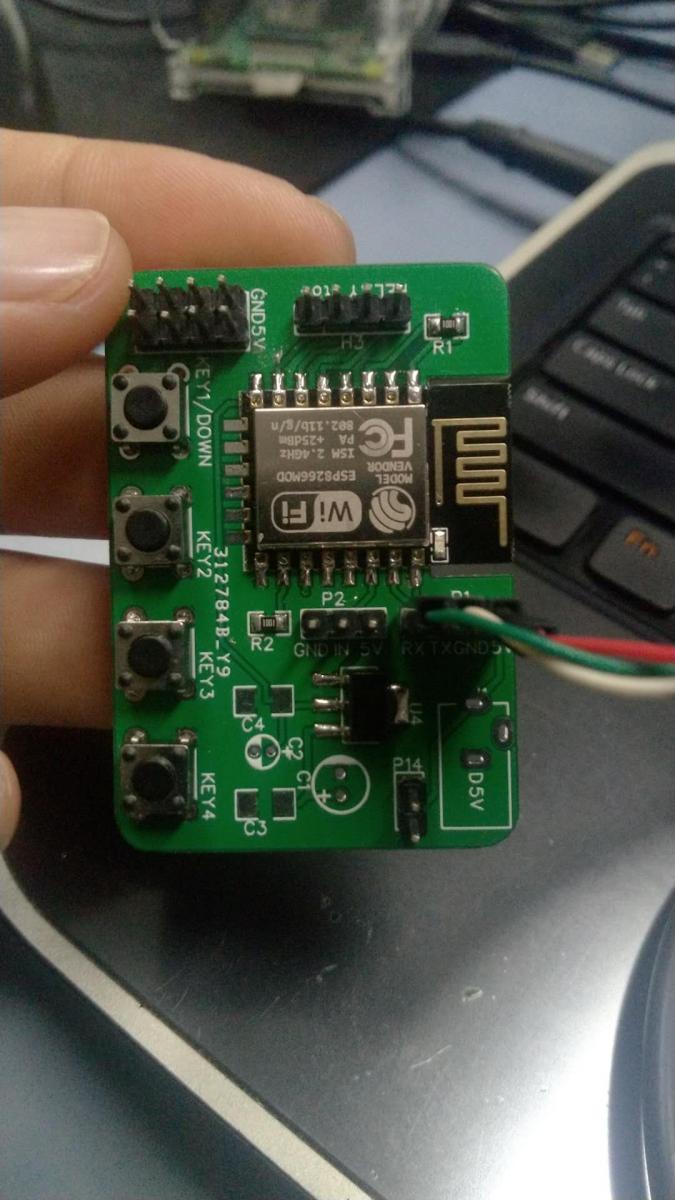

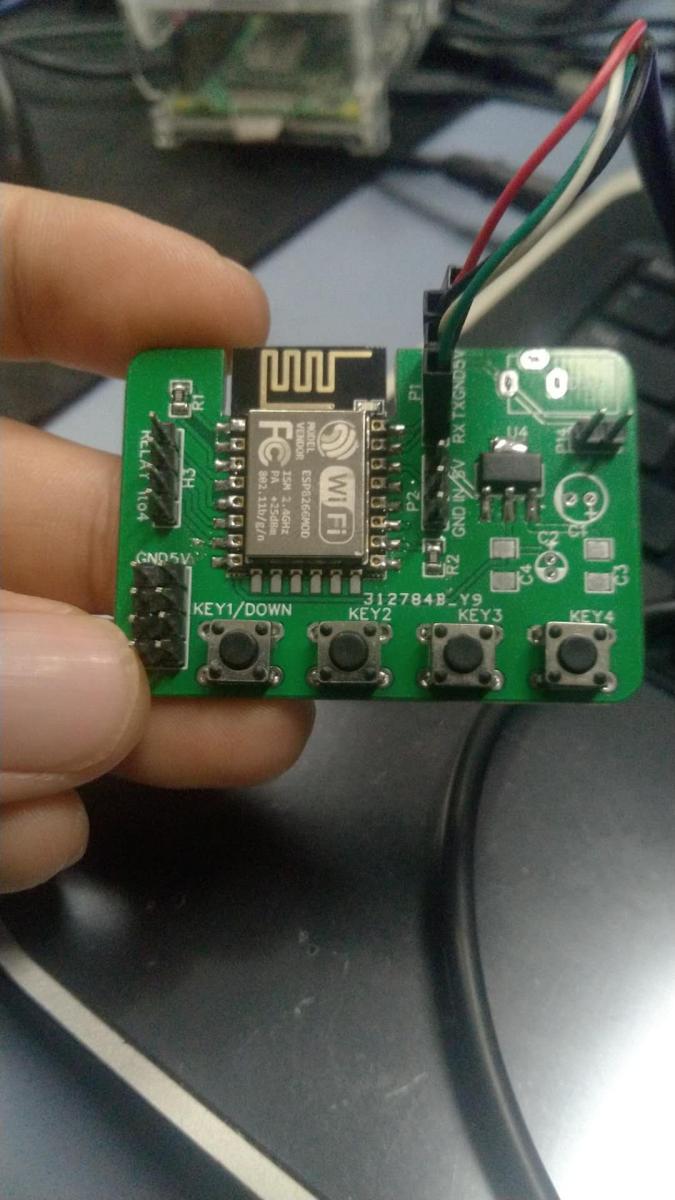

上了兩張大圖，如上圖中KEY1/DOWN為一個按鍵，下載的時候只要按著KEY上電即為下載模式，不按按鍵上電即為正常運行模式。
左側1to4 relay為接四路繼電器IO口，下方為5V和GND，給繼電器供電，滿足單個繼電器需要的四個電源取電口，如用一組4路繼電器只要一對供電即可。
右側GPIO5為溫濕度模塊，直接插上去即可。
電源供電問題，電容沒有焊接，測試使用TTL供電。
