    使各種傳統開發板能夠連上互聯網，最方便的方面莫過于通過串口透傳與服務器取得聯系，而串口透傳模塊最物美價廉的莫過于ESP8266-01，鑒于AT固件設置透傳麻煩且不穩定，就直接為ESP8266模塊寫了一個固件，使網友能夠更方便快捷的連上貝殼物聯。

一、固件功能

1. 通過smartconfig配置WiFi信息，微信Airkiss也可配置
2. 開機自動連接貝殼物聯8181端口，并進行串口透傳
3. 斷線自動嘗試重連WiFi和服務器
4. 通過拉低GPIO2電平，隨時進入smartconfig模式

二、使用方法

1、用樂鑫flash_download_tools將固件刷入0x00000，ESP-01(S)詳細設置如下圖：

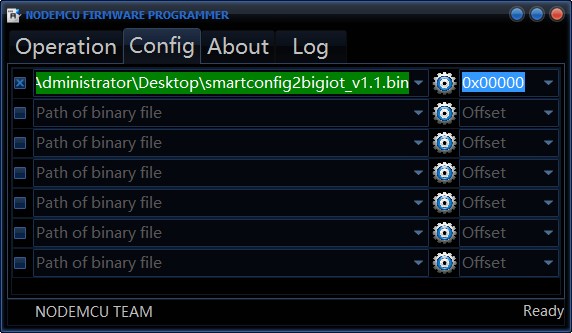

也可使用NodeMCU flasher刷固件

注：ESP-01(S)設置如上圖，其他型號，根據FLASH大小做相應調整。
2、工作模式上電啟動；
3、GPIO2拉低1秒左右，進入smartconfig模式，此時最好通過串口查看wifi模塊串口輸出，會有提示信息供參考；
4、用樂鑫EspTouch（微信Airkiss）配置WiFi信息成功后，模塊自動連接WiFi，并嘗試與貝殼物聯8181端口建立連接。成功連接后透傳串口和wifi之間信息，建立連接成功的標志是串口會透傳出貝殼物聯平臺發送的{"M":"WELCOME TO BIGIOT"}\n；
5、配置成功后信息寫入模塊，下次啟動自動連接，如果更換WiFi信息，再次拉低GPIO2 1秒，進行配置即可。

三、相關下載

1、smartconfig透傳固件

smartconfig2bigiot_bin.rar (1.2版)

2、smartconfig手機端軟件（樂鑫Esp_Touch）

esptouchandroid-apk_v0_3_4_3_0.rar

Bigiot_esptouch.rar(最新漢化版)

3、樂鑫刷固件工具

Esp_flash_download_tools_v3.6.5.exe

4、NodeMCU flasher

http://pan.baidu.com/s/1kULQnAJ

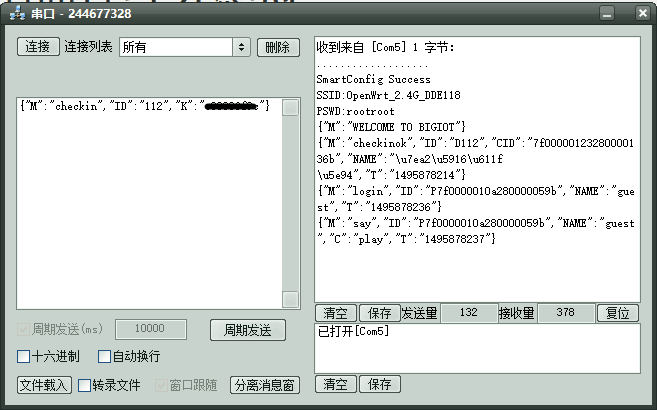

四、配置過程串口顯示信息

配置過程通過USB轉ttl模塊查看WiFi模塊的串口輸出信息，可以收到相關步驟的提示，方便分析問題。

串口波特率115200，其他默認。

透傳成功后，可以通過串口模擬單片機發送登錄信息，使設備上線，具體參考平臺協議http://www.eqytg.org/help/1.html。

五、esptouch配置wifi信息

1、手機連接已知WiFi，打開esptouch軟件；

2、SSID處顯示的是手機已連接的WiFi，在Password處輸入對應WiFi的密碼，點擊Confirm；

3、等待配置，出現如下界面時說明配置成功：

點擊confirm退出程序即可。

六、微信airkiss配置wifi信息

1、手機連接已知wifi；

2、關注有airkiss功能的公眾號，如樂為物聯，中移動OneNet等，進入airkiss界面；

3、拉低GPIO2電平1秒左右，進入smartconfig模式，點擊微信中連接按鈕即可。
