本教程介紹如何改造一個傳統臺燈，實現語音控制和手機遠程控制、查看臺燈狀態。

演示視頻： http://cloud.video.taobao.com/play/u/1867990183/p/1/e/6/t/1/50030888266.mp4

一、實現原理

通過語音識別wifi模塊將語音識別命令傳給云平臺（此處以貝殼物聯為例），云平臺將指令下發給已連接平臺的開關設備（可編程wifi繼電器），控制臺燈開關。開關設備實時上報開關狀態至云平臺，實現手機實時查看臺燈狀態，手機也可以通過云平臺下發指令給臺燈。

二、所需硬件

1、語音識別wifi模塊 x1

2、臺燈 x1

3、可編程wifi繼電器 x1

4、220V轉5V變壓模塊 x1

5、杜邦線(2.54mm) 公對公x2 母對母x2

6、電線少許

7、螺絲刀、電筆等輔助工具

硬件淘寶鏈接：https://item.taobao.com/item.htm?id=557637869677

三、接線

在接線之前，請先測試和熟悉各模塊性能，可先配置網絡，不帶載語音控制測試。220V接線注意安全第一。

1、語音識別wifi模塊，microUSB 5V供電即可。

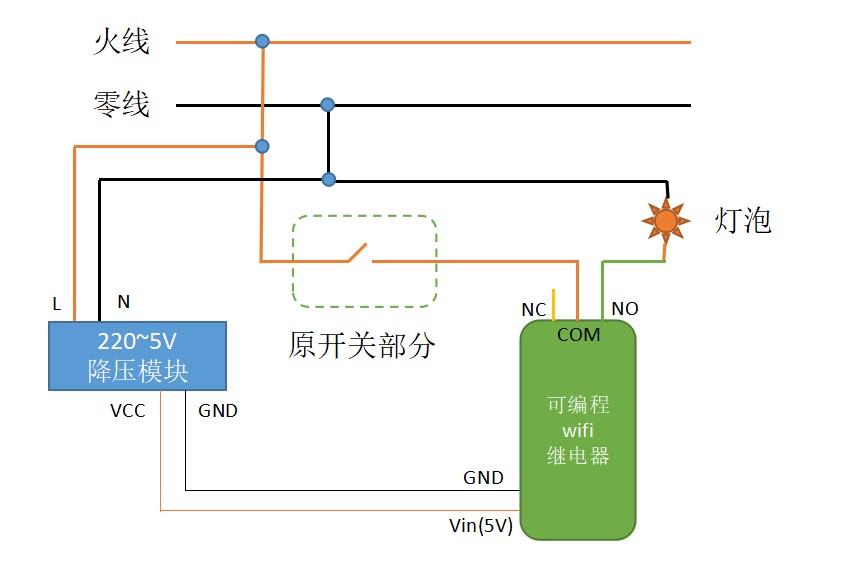

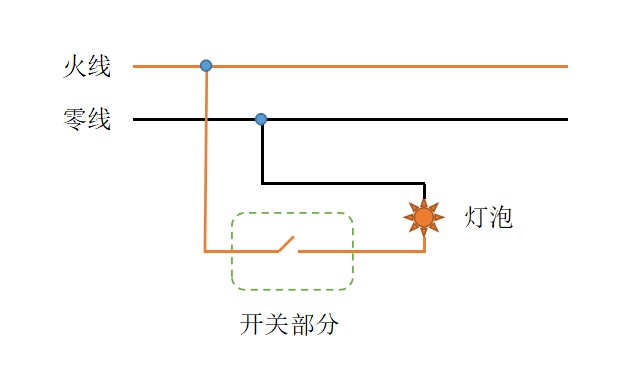

2、臺燈接線改造，各種臺燈線路各異，但大多可以簡化如下：

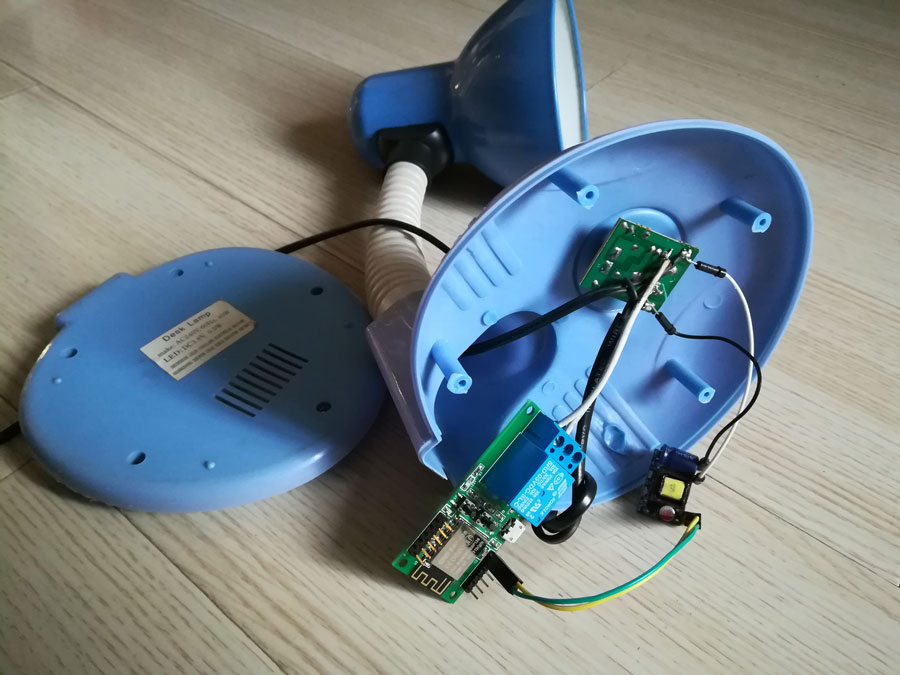

改造后如下：

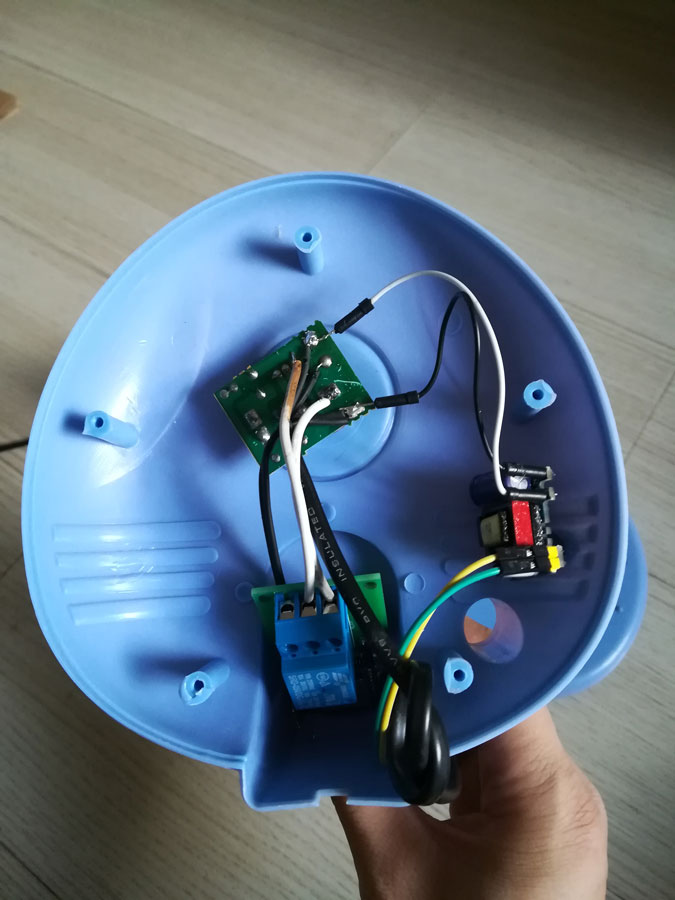

實物改造圖

注：如果是插頭連接的臺燈，連接插座時注意正負極，因為220v轉5v模塊要分正負極。

四、配置聯網

介紹兩種配置方法，可以使用樂鑫esptouch配置，也可以使用微信airkiss配置。

1、使用樂鑫esptouch配置

下載安裝手機端軟件：

esptouchandroid-apk_v0_3_4_3_0.rar

esptouchios-ipa_v0_3_4_3_0.rar

2、使語音識別wifi模塊和可編程wifi繼電器模塊進入smartconfig模式。

語音識別wifi模塊拉低GPIO13、可編程wifi繼電器拉低GPIO4 1秒鐘左右，詳細見模塊使用說明。

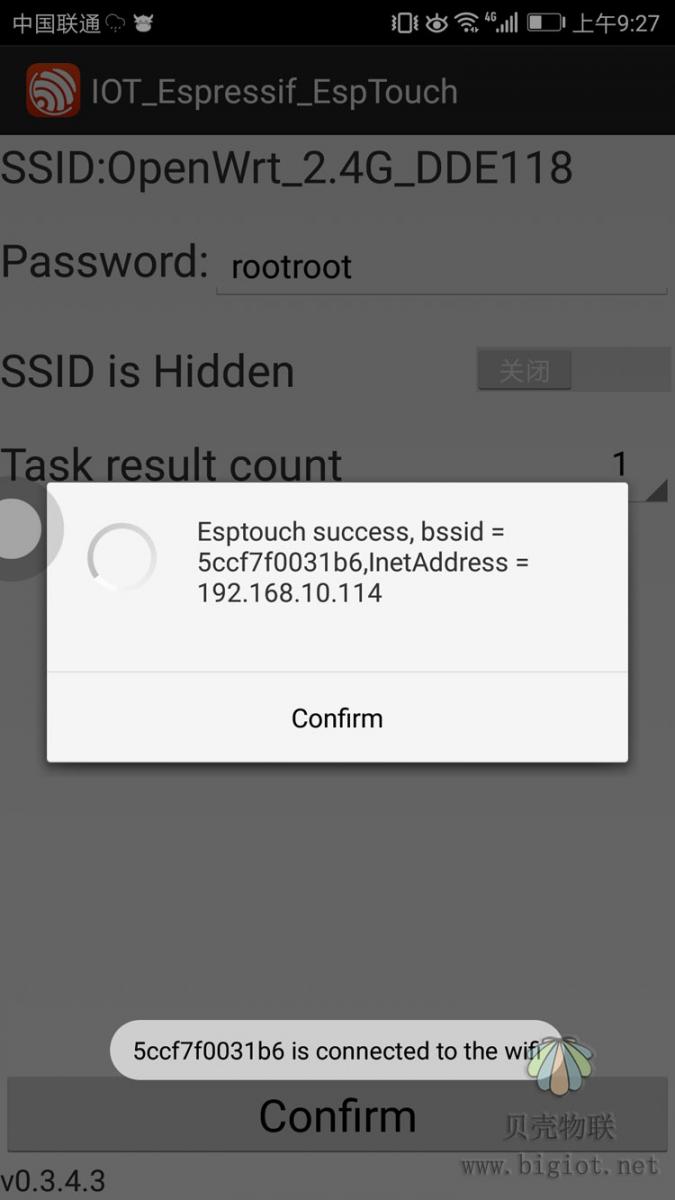

3、打開esptouch軟件進行配置

如上即為配置成功。

4、使用微信airkiss配置

關注貝殼物聯微信公眾號和測試號如下：

注：兩個都要關注，初始化識別是第二個沒有關注的原因。

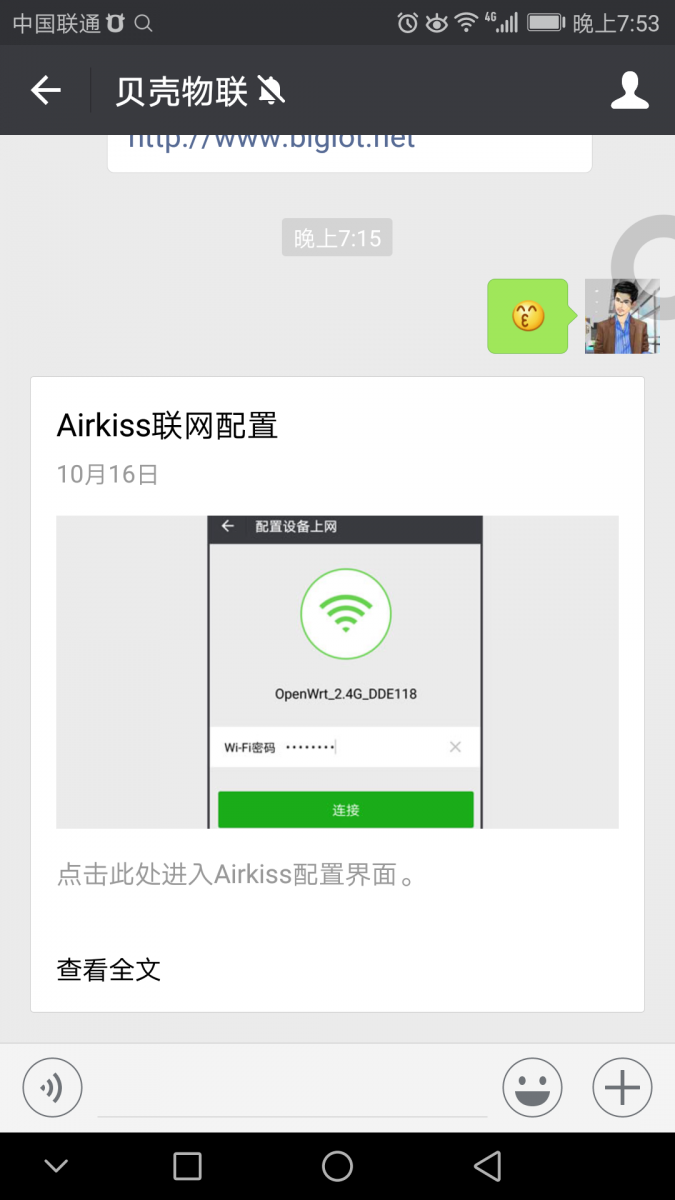

進入 貝殼物聯 公眾號，發送或 airkiss，公眾號自動回復airkiss配置連接，點擊進入配置界面。

5、使語音識別wifi模塊和可編程wifi繼電器模塊進入smartconfig模式。

語音識別wifi模塊拉低GPIO13、可編程wifi繼電器拉低GPIO4 1秒鐘左右，詳細見模塊使用說明。

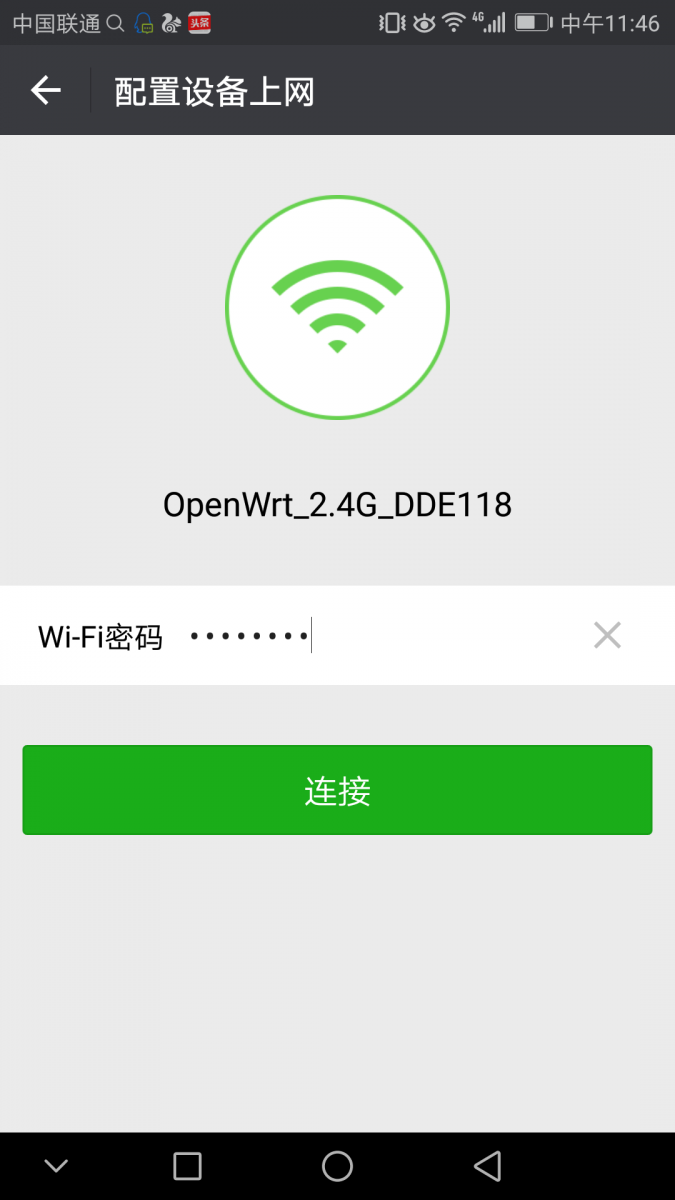

6、點擊微信界面連接即可。

五、編輯代碼

購買模塊時添加會提供示例代碼和設備的ID和APIKEY，可以讓店家配置好代碼，收到后完成上面配網即可語音控制。沒配置好的，只用修改語音識別模塊的代碼即可。

代碼編譯環境搭建參見：http://www.eqytg.org/talk/237.html

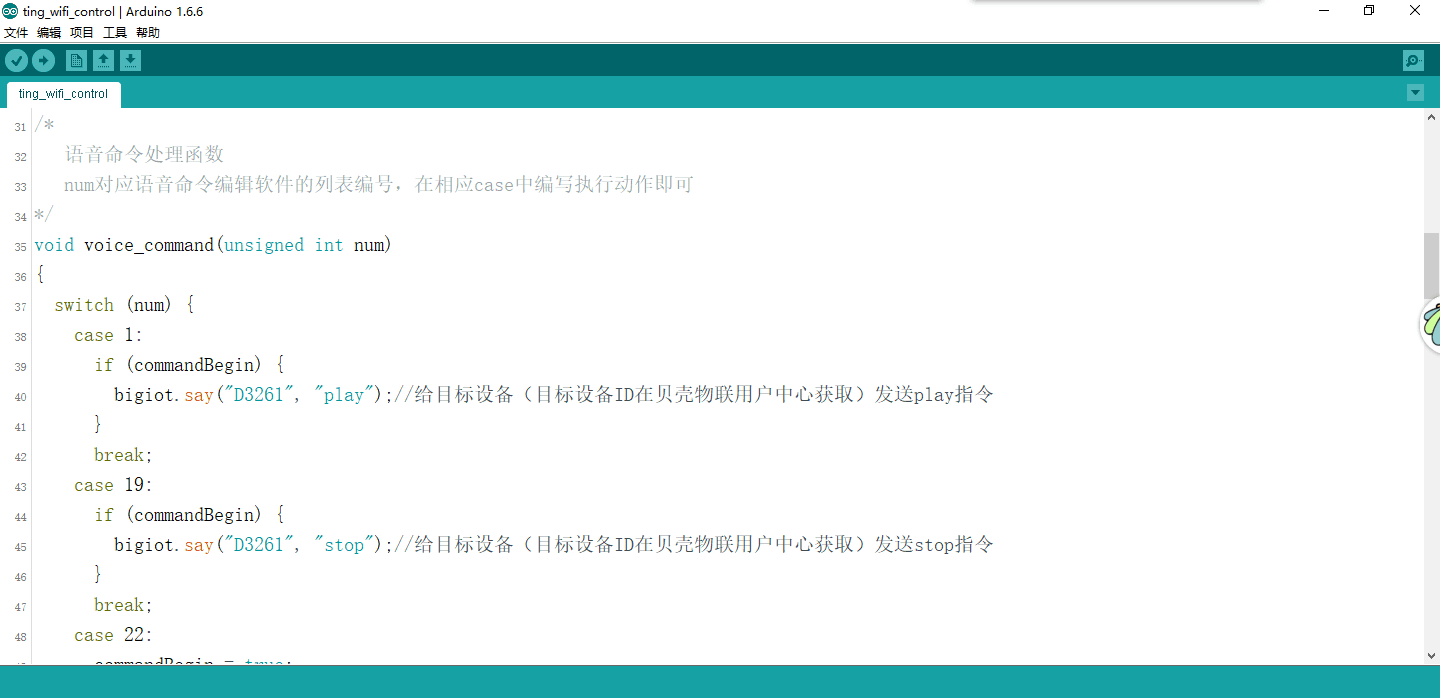

示例代碼不含smartconfig，只用在代碼里寫入wifi信息和把 bigiot.say()的第一個參數改為繼電器的ID即可，前面要加D。

編譯燒錄。

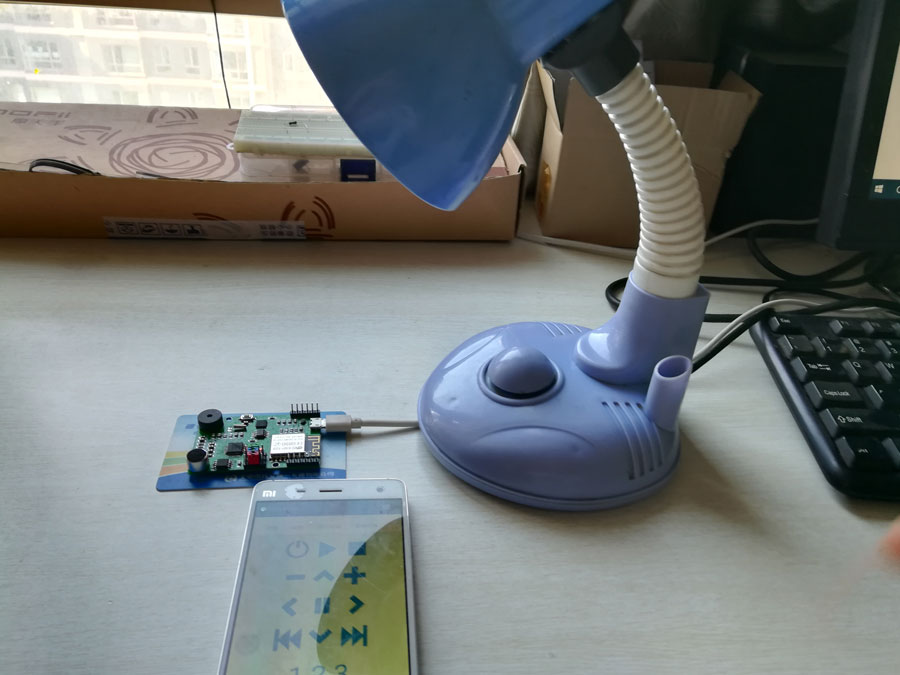

六、使用語音控制

1、在完成以上配置，且語音識別wifi模塊和可編程wifi繼電器在貝殼物聯平臺成功在線，即可開始語音控制。

2、喚醒語音識別模塊，說出語音指令“貝殼物聯”（普通話），此時模塊進行蜂鳴應答，表示被喚醒，在喚醒后的5秒內說出“打開臺燈”，“臺燈關閉”即可控制臺燈。

七、其他功能

可以通過語音識別wifi模塊，同時控制多個設備，也可以實現局域網控制，其他手機控制，和查看臺燈狀態，自行研究，更有成就感......
