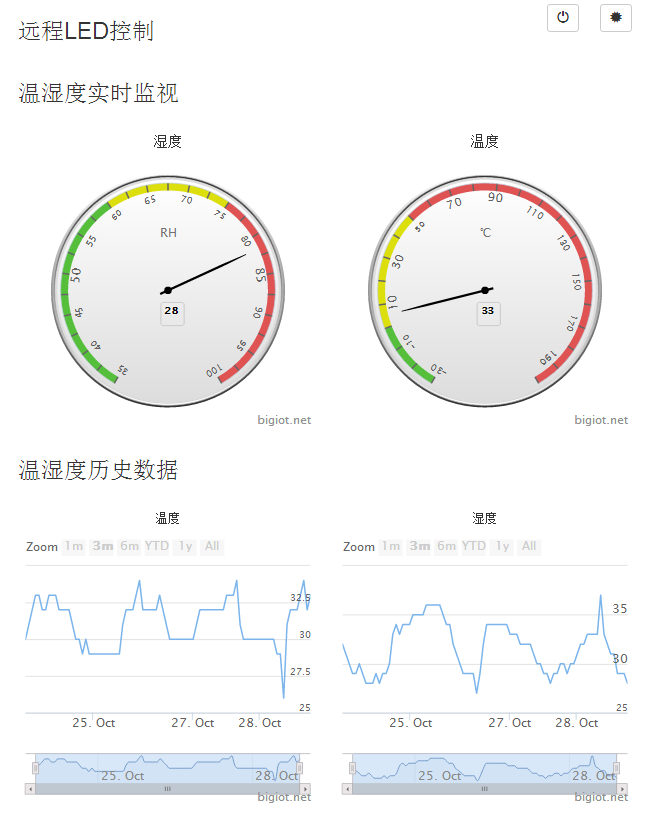

控制界面：http://www.eqytg.org/Panel/index/id/134.html

詳細介紹：http://www.eqytg.org/info/822.html

一：準備工作

環境搭建：

1、PC端軟件，需要安裝java ESPlorer

2、固件燒錄工具：esp8266 flash升級燒寫燒錄工具v2.1綠色版

3、燒寫教程：參考difiot

4、以上所有資料訪問百度云盤

基于nodemuc編程API說明中文版本

https://github.com/nodemcu/nodemcu-firmware/wiki/nodemcu_api_cn

NodeMCU所有資料和源碼

https://github.com/nodemcu

基礎編程手冊

http://manual.luaer.cn/

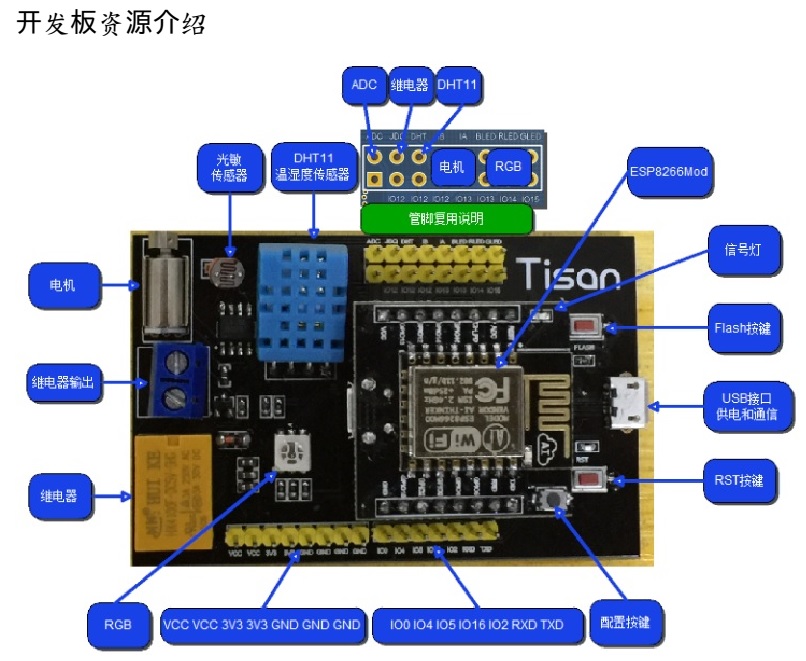

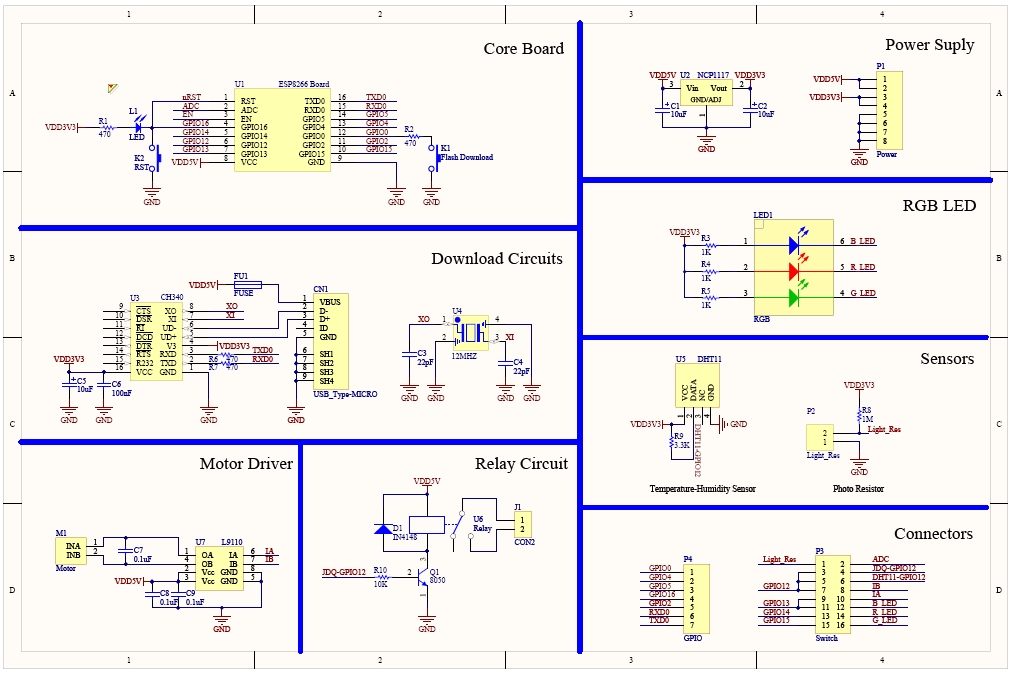

二：硬件介紹

三：相關源碼

軟件管腳解讀：NODEMCU對應TISON開發板ESP8266管腳關系，如下圖

TISON開發板
NODEMCU引腳	TISON開發板	輸入輸出	開發板標識	連接關系
IO6	GPIO12	輸入	photoR	連接Tison ESP8266光敏管
IO6	GPIO12	輸出	REALY	連接Tison ESP8266繼電器
IO6	GPIO12	輸入輸出	DHT	連接Tison ESP8266溫濕度傳感器
IO7	GPIO13	輸出	LEDB	連接Tison ESP8266開發板藍色LED，藍色燈亮起進入ESPTOUCH模式，配置完成關閉
IO5	GPIO14	輸出	LEDR	連接Tison ESP8267開發板紅色LED，紅色燈亮起表示故障，故障排除關閉
IO8	GPIO15	輸出	LEDG	連接Tison ESP8268開發板綠色LED，綠色燈亮起進入AIRKISS模式，配置完成關閉

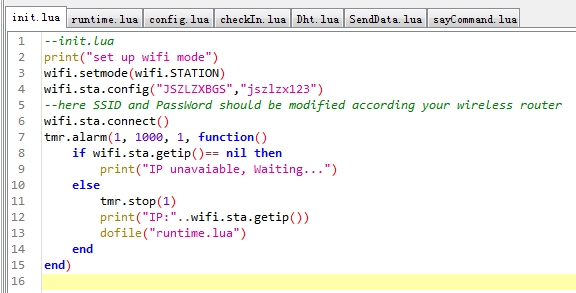

--init.lua
print("set up wifi mode")
wifi.setmode(wifi.STATION)
wifi.sta.config("JSZLZXBGS","jszlzx123")
--here SSID and PassWord should be modified according your wireless router
wifi.sta.connect()
tmr.alarm(1, 1000, 1, function()
   if wifi.sta.getip()== nil then
       print("IP unavaiable, Waiting...")
   else
       tmr.stop(1)
       print("IP:"..wifi.sta.getip())
       dofile("runtime.lua")
   end
end)

dofile("config.lua")
dofile("Dht.lua")
dofile("SendData.lua")

bLive=0
bOnLine=0

cu = net.createConnection(net.TCP)
cu:connect(config.port, config.host)

cu:on("receive", function(cu, c)
print(c)
r = cjson.decode(c)
--如果存活標記為1,置為0
if r.M=="isOL" then
bLive=0
end
tmr.alarm(1, 10000, 1, function()
--checkin和心跳
dofile("checkIn.lua")
--在線后再讀取數據,發送年,接收命令
if bOnLine==1 then
print("start send data")
--讀取濕度
Humi,Temp=ReadDHT(config.DHTPin)
--發送數據
sendToBigiot(cu,Humi,Temp)
end
--執行命令
dofile("sayCommand.lua")

end)
end)

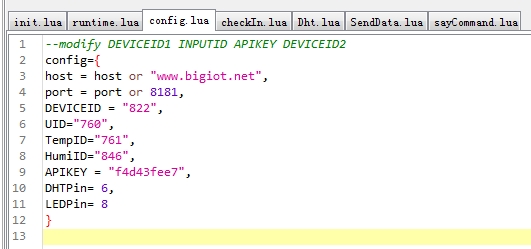

--modify DEVICEID1 INPUTID APIKEY DEVICEID2
config={
host = host or "www.eqytg.org",
port = port or 8181,
DEVICEID = "822",
UID=" ",
TempID=" ",
HumiID=" ",
APIKEY = " ",
DHTPin= 6,
LEDPin= 8
}

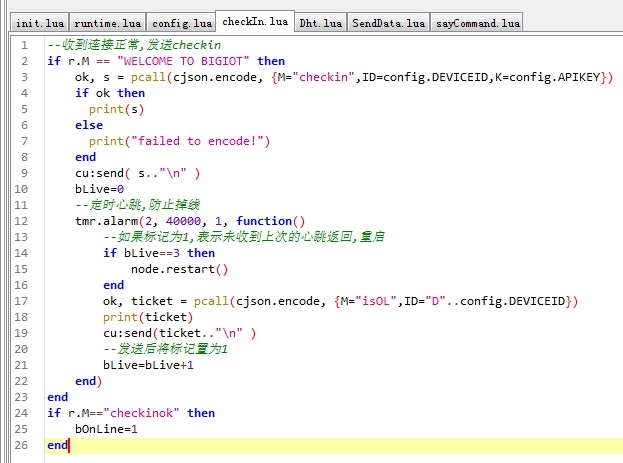

--收到連接正常,發送checkin
if r.M == "WELCOME TO BIGIOT" then
ok, s = pcall(cjson.encode, {M="checkin",ID=config.DEVICEID,K=config.APIKEY})
if ok then
print(s)
else
print("failed to encode!")
end
cu:send( s.."\n" )
bLive=0
--定時心跳,防止掉線
tmr.alarm(2, 40000, 1, function()
--如果標記為1,表示未收到上次的心跳返回,重啟
if bLive==3 then
node.restart()
end
ok, ticket = pcall(cjson.encode, {M="isOL",ID="D"..config.DEVICEID})
print(ticket)
cu:send(ticket.."\n" )
--發送后將標記置為1
bLive=bLive+1
end)
end
if r.M=="checkinok" then
bOnLine=1
end

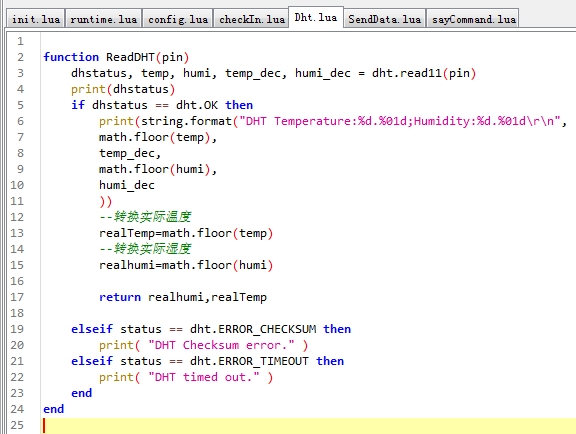

function ReadDHT(pin)
   dhstatus, temp, humi, temp_dec, humi_dec = dht.read11(pin)
   print(dhstatus)
   if dhstatus == dht.OK then
       print(string.format("DHT Temperature:%d.%01d;Humidity:%d.%01d\r\n",
       math.floor(temp),
       temp_dec,
       math.floor(humi),
       humi_dec
       ))
       --轉換實際溫度
       realTemp=math.floor(temp)
       --轉換實際濕度
       realhumi=math.floor(humi)

       return realhumi,realTemp

   elseif status == dht.ERROR_CHECKSUM then
       print( "DHT Checksum error." )
   elseif status == dht.ERROR_TIMEOUT then
       print( "DHT timed out." )
   end
end

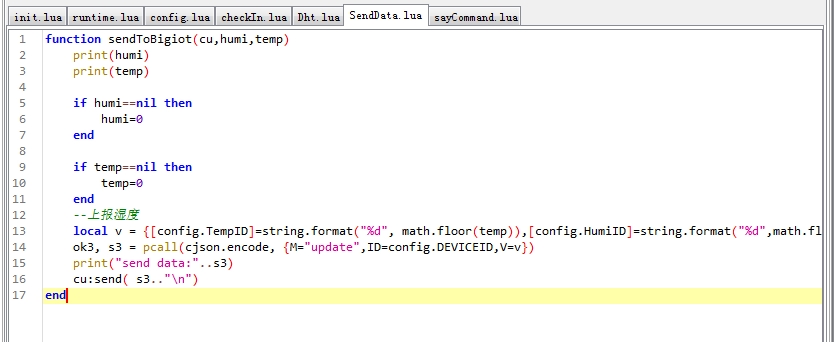

function sendToBigiot(cu,humi,temp)
print(humi)
print(temp)

if humi==nil then
humi=0
end

if temp==nil then
temp=0
end
--上報濕度
local v = {[config.TempID]=string.format("%d", math.floor(temp)),[config.HumiID]=string.format("%d",math.floor(humi))}
ok3, s3 = pcall(cjson.encode, {M="update",ID=config.DEVICEID,V=v})
print("send data:"..s3)
cu:send( s3.."\n")
end

--如果是say代表命令

LEDG = 5
LEDR = 7
LEDB = 8

gpio.mode(LEDG,gpio.OUTPUT)
gpio.mode(LEDR,gpio.OUTPUT)
gpio.mode(LEDB,gpio.OUTPUT)

gpio.write(LEDG, gpio.LOW)
gpio.write(LEDR, gpio.HIGH)
gpio.write(LEDB, gpio.HIGH)

if r.M == "say" then
local commander=r.C
if commander == "play" then
gpio.write(LEDG, gpio.LOW)
gpio.write(LEDR, gpio.LOW)
gpio.write(LEDB, gpio.LOW)
ok, played = pcall(cjson.encode, {M="say",ID=config.UID,C="LED turn on!"})
cu:send( played.."\n" )
elseif commander == "stop" then
gpio.write(LEDG, gpio.HIGH)
gpio.write(LEDR, gpio.HIGH)
gpio.write(LEDB, gpio.HIGH)
ok, stoped = pcall(cjson.encode, {M="say",ID=config.UID,C="LED turn off!"})
cu:send( stoped.."\n" )
end
end
