BGT_DO_679的詳細介紹

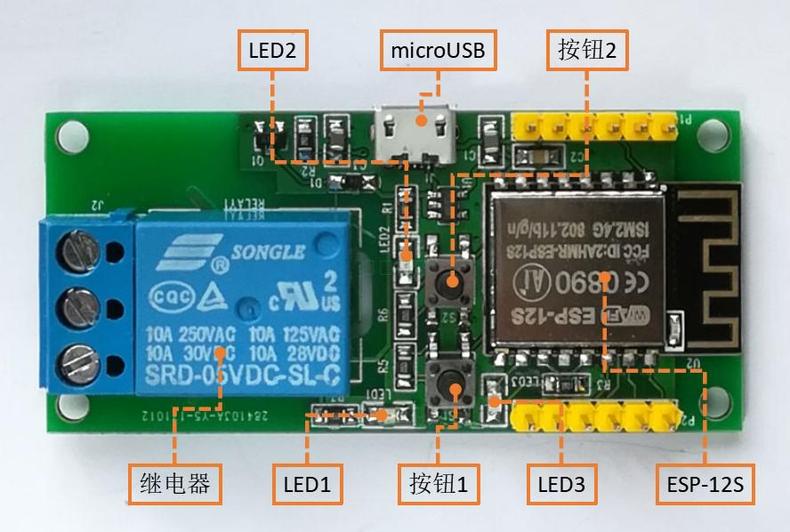

按鈕及指示燈作用

按鈕1——短按1秒左右控制繼電器工作狀態，吸合或斷開；

按鈕2——功能按鍵

• 長按6秒以上使模塊進入配網模式，此時LED3閃爍；

• 短按1秒左右切換繼電器1工作模式，點動或自鎖模式。

LED1——模塊電源指示燈，正常供電時常亮；

LED2——繼電器工作狀態指示燈，吸合時亮，斷開時滅；

LED3——網絡狀態指示燈

• 常亮——聯網正確，正常工作；

• 閃爍——模塊處于配網模式；

• 滅——嘗試聯網中。

外形尺寸

長6.5cm X 寬4.2cm X 高1.6cm
注：高度不含底部針腳突出部分



模塊供電

1、使用microUSB數據線供電（安卓手機數據線），可插在手機充電器或者電腦USB端口上；

2、使用5V直流電源供電，通過板子上的Vin和GND供電；

3、供電電流需600mA以上。



模塊控制能力

交流：220V 10A；

直流：30V 10A。

聯網控制

1、webconfig聯網配置，網頁配網，無需依賴其他軟件。

2、配置成功后，路由器聯網正常的情況下，可以看到在貝殼物聯的公開設備中看到該設備上線。



3、在控制界面可以點擊控制按鈕控制繼電器狀態和工作模式。

4、實時數據界面可以查看繼電器的吸合狀態。

5、也可通過WX小程序控制，具體參考文檔wiki.bigiot.net。
