新選擇：透傳貝殼物聯平臺，可直接刷smartconfig2bigiot.bin固件，通過手機直接配置WiFi信息，隨時更換WiFi信息，開機自動透傳，斷線自動重連。

詳情參見：ESP8266-01 Smartconfig 直接透傳貝殼物聯斷線重連固件

一、手動設置

1、硬件

• usb轉ttl模塊

• ESP8266-01(固件版本v0.9以上，可進本站交流群下載) 淘寶鏈接

2、軟件

• 網絡串口調試助手v519.rar

• usb轉ttl模塊驅動（請根據模塊型號百度搜索下載）

3、接線

4、串口調試工具使用及AT命令示例

先確定usb to ttl連接的端口，再打開串口調試工具，設置如下圖：

AT命令輸入界面如下，一個命令一個命令輸入：

4、命令

依次輸入以下命令(v0.9.5.2版)：

//設置WiFi應用模式為Station
AT+CWMODE=1
//連接到WiFi路由器，請將SSID替換為路由器名稱，Password替換為路由器WiFi密碼
AT+CWJAP="SSID","Password"
//連接貝殼物聯服務器
AT+CIPSTART="TCP","www.eqytg.org",8181
//設置為透傳模式
AT+CIPMODE=1
//進入透傳模式
AT+CIPSEND

完成以上命令重啟，自動進入透傳模式，并連接貝殼物聯服務器。

v1.0+固件命令如下：

刷AT固件教程參見：《ESP8266刷機刷固件方法，ESP一鍵燒錄工具使用教程》

二、自動設置

此方法將ESP8266連接在Arduino的虛擬串口上，通過Arduino自動執行手動設置代碼，省去usb轉ttl模塊操作。

1、硬件

• Arduino 開發板

• ESP8266-01(固件版本v0.9以上，可進本站交流群下載) 淘寶鏈接

2、接線

接線盡量簡潔，連接線要短，這樣可以提高成功率。

3、代碼

本站所有公開代碼托管于GitHub,方便大家使用和共同參與完善，地址：https://github.com/bigiot

進入以上鏈接，依次點擊 bigiotArduino -> Download ZIP下載。

由于固件版本不一樣，AT指令也有所不同，代碼中有v0.9.5.2和v1.0+的版本。

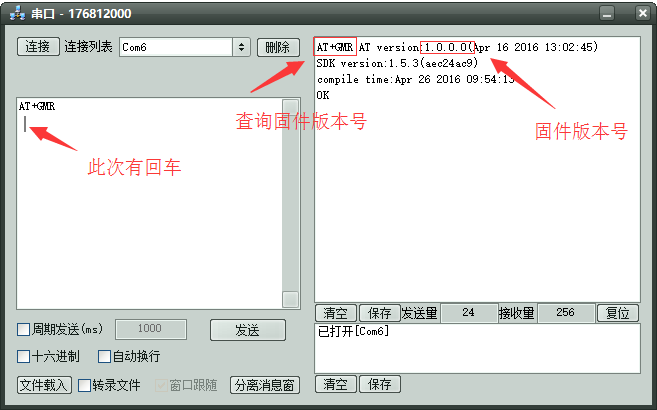

可通過AT+GMR查看固件版本。

4、代碼使用說明

下載代碼后解壓得到如下文件：

/
    examples/
    libraries/
    README.md
    ...

5、用Arduino IDE打開

examples/ESP8266/config/config.ino

按代碼中的注釋說明，修改其中的WiFiSSID（路由器名稱）、WiFiPASSWORD（WiFi密碼）參數，上傳至Arduino開發板，Arduino和Esp8266同時斷電重啟。

打開串口監視器，當看到 "{"M":"WELCOME TO BIGIOT"}" 說明設置成功。設置成功后一定要斷電重啟幾次esp8266，看是否每次都能進入透傳模式并收到"{"M":"WELCOME TO BIGIOT"}" ，以確定穩定性。

前面有點亂碼是正常現象，但不能全是亂碼，沒有一個看得懂，就有可能波特率不對，或固件有問題。

====================================

如果嚴格按照以上教程來做，還出現以下情況：

考慮以下幾點：

1、針腳對應、接線是否正確，WiFi模塊供電是否充足（筆記本的USB口往往供電不足，特別是用電池的時候）；

2、模塊固件、硬件是否有問題；

3、使用手動設置輸入AT指令（參見下載文件中的：ESP8266透傳設置命令.txt），查看ESP模塊的反饋情況。
